XMW1-1000(DW50)

用途及适用范围

　　XMW1-1000智能型万能式断路器（以下简称断路器），适用于交流50Hz，额定电压400V（380V），额定电流200~1000A的配电网络中，主要用来分配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地等故障的危害。在正常条件下可作线路的不频繁转换之用，页可作为电动机的不频繁起动及保护之用。
　　该断路器具有多种智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。断路器具有隔离功能，符号标示为“

”。
　　断路器的技术性能符合GB14048.2《低压开关设备和控制设备第2部分：断路器》
　　IEC60947-2《低压开关设备及控制设备第2部分：断路器》等标准。

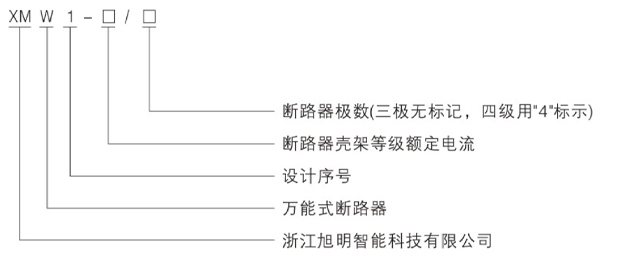

产品型号含义及分类

按使用类别分：A类（非选择型）：

　　　　　　　B类（选择型）
安装方式：固定式、抽屉式：
传动方式：电动机传动、手动；
极数：三极、四级；
脱扣器种类：智能型控制器、分励脱扣器、欠电压瞬时（或延时）脱扣器：
智能型控制器分类：
2M型：经济型（基本功能》
3M型：基本型（基本功能+智能功能）
3H型：高级型（基本功能+智能功能+通讯接口）

正常工作条件和安装条件

周围空气温度：上限不超过+40℃：下限不低于-5℃；24h的平均值不超过+35℃：
注：1.下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明：
　　2.上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。
海拔：安装地点海拔不超过2000m。
大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的疑露。
污染等级：3级
安装类别：断路器主电路的安装类别为V类，辅助电路的安装类别除了欠电压脱扣器线圈、电源变压器初级线圈与断路器的主电路相同外，其余均为Ⅲ类。
使用类别：B类
安装条件：断路器应安装使用说明书的安装要求进行安装。断路器的垂直倾斜度不超过5°。

技术数据及性能

1.断路器的额定电流表1

表1

壳架等级额定电流Inm（A）	额定电流In（A）	控制器额定电流In（A）
1000	200、400、630、800、1000	200、400、630、800、1000

2.断路器的额定绝缘电压ui：690V；额定工作电压ue：400（380V）：额定冲击耐受电压uimp：8000V。
3.断路器的额定短路接通能力应不小于2.1IcU。
4.断路器的额定短路分断能力及短时耐受电流见表2。

表2

壳架等级额定电流Inm（A）	额定极限短路分断能力Icu（kA）cosΦ	额定运行短路分断能力Ics（kA）cosΦ	额定短时耐受电流cw（kA）cosΦ		飞孤距离	进线方式
	380（400）V	380（400）V	380（400）V	380（400）V	零飞孤	上进线或下进线
			短时1s延时0.25s	短时0.5s延时0.25s
1000	42	30	20	30

注：ue=AC690V,Icu=20kA。

5.智能控制器保护特性

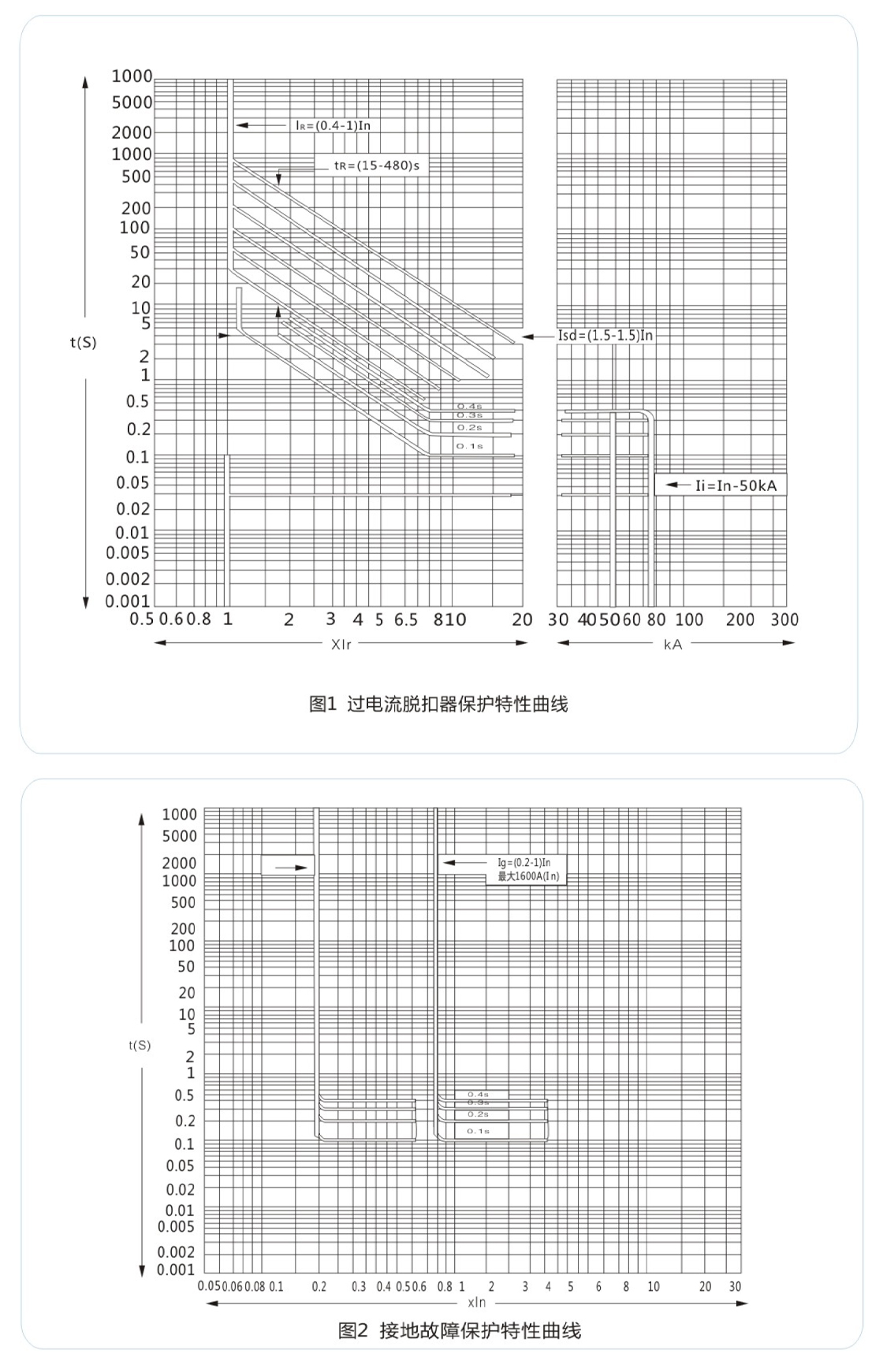

5.1过电流脱扣器保护特性曲线见图1；接地故障保护特性曲线见图2。

5.2.智能控制器的整定值及误差见表3。

表3

过电流脱扣器特性	整定值范围		出厂整定值
过电流脱扣器特性	XMW1-M	XMW1-H	出厂整定值
长延时IR	（0.4、0.5、0.6、0.7、0.8、0.9、1）In+OFF	（0.4~1）In+OFF	1In、120s
短延时Isd	L3：（3、4、6、8、10、12、15）In+OFF L4：（3、4、5、6、7、8、10）In+OFF	（1.5~15）In+OFF	6In、20s
瞬时li	L2：（3、4、6、8、10、12、15）In+OFF L3：（10、11、12、14、16、18、20）In+OFF	1In~50kA+OFF	10In
接地故障Ig	（0.2、0.3、0.4、0.5、0.6、0.7、0.8）In+OFF	（0.2~1）In+OFF	0.4In、0.2s

注：1.OFF为过电流脱扣器保护特性处于关闭状态。
　　2.除非客户另有规定，产品出厂时按出厂整定值设定，客户需整定时请参照智能控制器使用说明书。
5.3.智能控制器长延时过电流保护反时限动作特性：1²TR=(1.5lR)²t_R（式中t_R：长延时回1.5IR时整定时间，I_R：长延时整定电流，T_R长延时动作时间），动作时间见表4，可返系数不小于0.9，返回电流为0.9I_R。

表4

电流整定值	动作时间										准确度
电流整定值	XMW1-M				XMW1-H						准确度
1.05IR	>2h不动作				>2h不动作						±15%
1.3IR	≤1h动作				≤1h动作
1.5IR	30s	60s	120s	240s	15s	30s	60s	120s	240s	480s
2.0IR	16.9s	33.7s	67.5s	135s	8.4s	16.9s	33.7s	67.5s	135s	270s
7.2IR	1.3s	2.6s	5.2s	10.4s	0.65s	1.3s	2.6s	5.2s	10.4s	21s
脱扣级别	-	10A	10	20	-	-	10A	10	20	30

注：以上为配电和电动机保护整定时间，发电机保护用整定时间由用户与公司协商。

断路器安装、外形尺寸

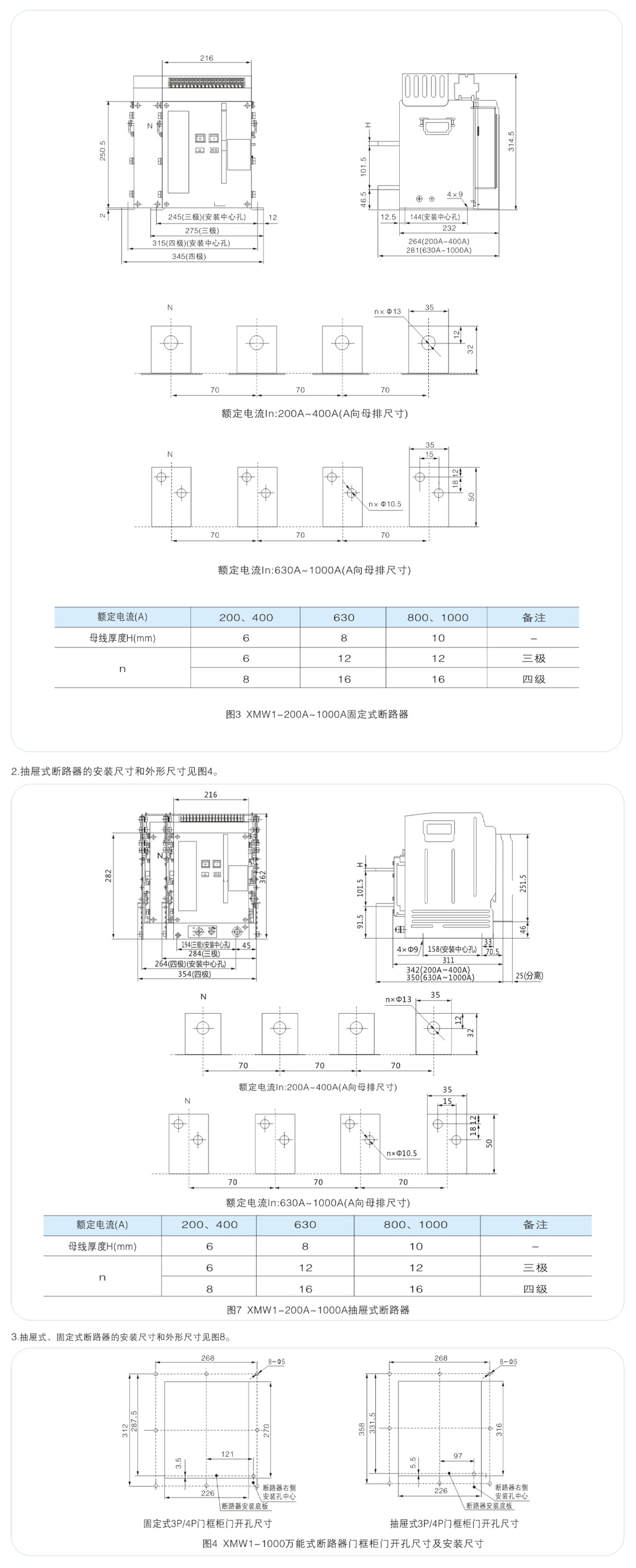

1.固定式断路器的安装尺寸和外形尺寸见图3。
