HGL-63A~100A

产品概述

　　HGL系列负荷隔离开关（以下简称开关）是我公司引进欧洲先进技术研制而成。该产品具有国际九十年代末期水平。是国内同类产品中理想的更新换代产品。
　　开关广泛适用于建筑、电力、石油化工及其它行业的配电系统和自动代系统。
　　模块化设计结构，具有灵活多样的组合性，采用玻璃纤维增强不饱和聚脂树脂制造外壳，有很高的介电性能，防护能力和可靠的操作安全性。
　　操作机构是弹簧蓄能、瞬时释放的加速机构，瞬时接通与分断双断点触头结构。与操作手柄的速度无关，极大提高了各项电气性能与机械性能。
　　多种结构与操作方式，有直接观察触头通断状态的窗口，有柜内、柜外、柜后操作，有正面、侧面操作，有板后接线。
　　开关造型美观、新颖、简洁、体积小功能全是同类产品中理想的选择。

型号及含义

选型举例

　　HGL Z2-160A/4JF11-380V In 125A

　　转换负荷隔离开关，左右排列式，交流额定电压380V，约定发热电流160A，额定电流125A，4极，柜外操作，辅助触点，1常开+1常闭。

适用范围

　　HGL系列负荷-隔离开关适用于交流50HZ，额定电压至660V，直流额定电压至440V，额定电流至3150A的电路中。用于不频繁接通与分断电路及线路的隔离之用。

产品特点

1、弹簧蓄能瞬时释放的加速机构实现了快速接通或分断（13.8米/秒），与操作手枘速度无关，极大提高了熄灭电弧能力。

2、由玻璃纤维增强不饱和聚脂树脂制造的外壳具有良好的阻燃性能、介电性能、抗碳化性和抗冲击性。

3、并联双断点触头具有自清洁作用。

4、所有触头材料是铜镀银合金，具有两个分离触头面。

5、隔离距离大。

6、在“O”位时，可同时用三把锁锁住住手柄，可靠避免误操作。

国际标准：

IEC60947-1（1998）《低压开关设备和控制设备第一部分总则》

IEC60947-3（1999）《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》

国家标准：

GB/T 14048.1-2000《低压开关设备和控制设备总则》

GB/T 14048.3-2002《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》

使用环境

HGL系列负荷隔离开关在下列条件下能可靠工作：

海拔高度不超过2000米：

环境温度不高于+40℃，不低于-5℃，相对温度不大于95%：

无爆炸危险介质；

无雨雪侵袭环境：

注：若预期使用于周围空气温度高于+40℃~或低于-5℃-45℃的条件下，用户应向制造厂说明。

HGL-63A~3150A负荷隔离开关

HGL系列负荷隔离开关从63A~3150A分7个规格是模块化设计基础型，有三极、四极（三极可通断中性极），主要用于电路的接通与分断或做电气隔离，1000A以上只做电气隔离。

正面设有标记窗口指示触头通断状态。

根据需要可提供后面观察窗口，直接观察触头通断状态，窗口样式，见HGLC-160A~1600A侧面操作负荷隔离开关。

可根据需要配装两组辅助触点。

可配制电缆缘罩。

操作方式

直接操作：手柄直接安装在开关中间。

柜外操作：手柄安装在配电柜柜门外。

HGL-63A~3150A电气性能参数与机械性能

额定发热电流Ith（A）			63A		100A		160A
额定电流lth（A）			40	63	80	100	125	160
额定绝缘电压Ui（V）			750	750	750	750	750	750
介质强度（V）			5000	5000	5000	5000	5000	5000
额定冲击耐受电压UimpKV（安装类别IV）			6	6	6	6	8	8
额定工作电流le（A）	380V	AC-21	40	63	80	100	125	160
		AC-22	40	63	80	100	125	160
		AC-23	40	63	80	100	125	160
	660V	AC-21	40	50	80	80	125	160
		AC-22	32	32	50	50	125	160
		AC-23	25	25	40	40	80	80
	220V	DC-21	40	63	80	100	125	160
		DC-22	40	63	80	80	125	160
		DC-23	40	63	63	63	125	125
	440V	DC-21					100	125
		DC-22					100	125
		DC-23					100	125
电动机功率P（KW）		380V	18.5	25	40	40	63	80
电动机功率P（KW）		660V	22	22	33	33	75	75
额定短时耐受电流Icw（KA Rms）0.1S/1S			10/5	10/5	10/5	10/5	20/10	20/10
额定分断能力Icn（A Rms）AC23 380V			320	504	640	800	1000	1000
额定接通能力lcm（A Rms）AC23 380V			400	630	800	1000	1250	1250
额定短路接通能力Icm（KA峰值）			7.5	7.5	10	10	12	12
机械寿命（循环操作次数）			10000	10000	10000	10000	10000	10000
电气寿命（循环操作次数）额定电压Ue=660V		COSΦ=0.95 AC21	1700	1700	17000	1700	1500	1500
		COSΦ=0.65 AC22	100	100	100	100	1000	1000
		COSΦ=0.35 AC23	500	500	500	500	500	500
操作力距（Nm）			1.2	1.2	1.2	1.2	6.5	6.5

额定发热电流Ith（A）			250A		630A				1600			3150A
额定电流lth（A）			200	250	315	400	500	630	1000	1250	1600	2000	2500	3150
额定绝缘电压Ui（V）			750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
介质强度（V）			5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000
额定冲击耐受电压UimpKV（安装类别IV）			8	8	12	12	12	12	12	12	12	12	12	12
额定工作电流le（A）	380V	AC-21	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150
		AC-22	200	250	315	400	500	630	1000	1250	1600	2000	2000	3150
		AC-23	200	250	315	340	425	536
	660V	AC-21	200	250	315	400	400	500	1000	1000	1600	2000	2500	2500
		AC-22	160	160	315	315	315	315	800	800	800	1000	1000	1000
		AC-23	100	125	125	125	125	125
	220V	DC-21	200	250	315	400	400	500	1000	1250	1600	2000	2500	12500
		DC-22	200	250	315	400	400	500	1000	1250	1250	1600	1600	1600
		DC-23	160	200
	440V	DC-21	160	200	315	400	400	500	1000	1250	1250	2000	2000	2000
		DC-22	160	200	315	400	400	500	1000	1250	1250	1250	1250	1250
		DC-23	160	200	315	400	400	500	1000	1000	1000
电动机功率P（KW）		380V	100	132	160	220	280	315	560	560	560	710	710	710
电动机功率P（KW）		660V	90	110	185	185	185	185	475	475	475	750	750	750
额定短时耐受电流Icw（KA Rms）0.1S/1S			30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50
额定分断能力Icn（A Rms）AC23 380V			1600	1600	2500	3200	3200	3200
额定接通能力lcm（A Rms）AC23 380V			2000	2000	3150	4000	4000	4000
额定短路接通能力Icm（KA峰值）			17	17	30	30	40	40
机械寿命（循环操作次数）			10000	10000	5500	5500	5500	5500	4000	4000	3000
电气寿命（循环操作次数）额定电压Ue=660V		COSΦ=0.95 AC21	1500	1500	750	750	750	750	600	600	450	2500	2500	2500
		COSΦ=0.65 AC22	1000	1000	500	500	500	500	400	400	300
		COSΦ=0.35 AC23	500	500	250	250	250	250	200	200	150
操作力距（Nm）			10	10	14.5	14.5	14.5	14.5	37	37	60	60	60	60

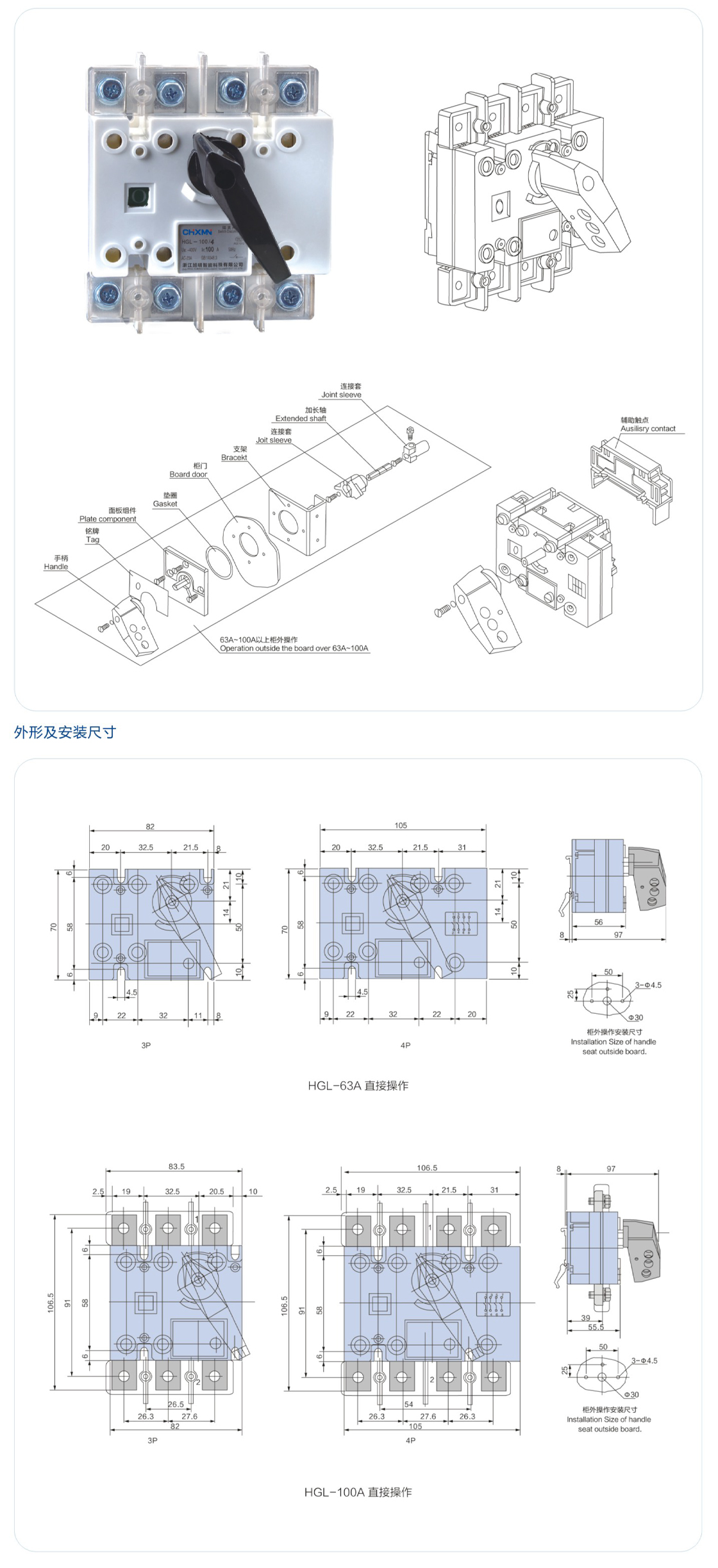

HGL-63A~100A负荷隔离开关

产品特性

63A-100A适用于电路的接通与分断或电气隔离。
63A-100A有三极、四极（三极+可通断中性极）。
可根据需要装配两组辅助触点
可根据需要提供侧面柜内、柜外操作。
