DZ47LE-63
DZ47LE-63系列漏电断路器适用于交流50Hz（或60Hz）、额定电压400V及单相230V，额定电流自3A至63A的线路中，具有漏电触电、过载、短路等保护功能，还可以根据用户要求，增加过压保护功能，保障人身安全和防止设备因发生漏电流造成的事故，并可用来保护线路的过载和短路，在正常情况下作为线路的不频繁分断和转换之用，额定剩余动作电流30A的漏电断路器可对人身触电提供直接保护。
本产品符合标准：GB/T16917、GB/T10963、IEC61009。

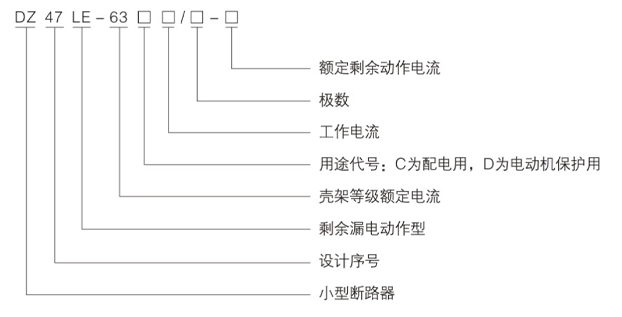

型号及其含义
主要技术参数
基本规格与参数
|
型号 |
额定电流（A） |
极数 |
额定工作电压（KV） |
频率（Hz） |
额定短路分断能力（KA） |
额定剩余动作电流（mA） |
脱扣类型 |
|
DZ47LE |
1,2,3,6,10,16,20,25,32,40,50,63 |
1P+N |
230 |
50/60 |
6 |
30 |
C |
|
2P |
|||||||
|
3P |
400 |
D |
|||||
|
3P+N |
|||||||
|
4P |
剩余动作电流中断时间
|
In（A） |
I△n（A） |
剩余电流等于下列值时分断时间s |
|
I△n 21△n 5l△n I△t |
||
|
6-63 |
0.03 |
0.3 0.15 0.04 0.04 最大分断时间 |
过电流保护特征
|
序号 |
脱扣类型 |
额定值 |
试验电流A |
脱扣时间 |
可能的结果 |
备注 |
|
a |
C、D |
所有值 |
1.13In |
t≤1h |
不脱扣 |
冷态 |
|
所有值 |
||||||
|
b |
C、D |
所有值 |
1.45In |
t<1h |
脱扣 |
紧接着序号a试验后 |
|
所有值 |
||||||
|
c |
C、D |
In≤32A |
2.55In |
Is |
脱扣 |
冷态 |
|
32A＜In≤63A |
Is |
|||||
|
d |
C、D |
所有值 |
5In |
t≤0.1s |
不脱扣 |
冷态 |
|
10In |
||||||
|
e |
C、D |
所有值 |
10In |
t<0.1s |
脱扣 |
冷态 |
|
20In |
外形及安装尺寸
|
极数 |
1P+N |
2P |
3P |
3P+N |
4P |
|
L（mm） |
54 |
72 |
106 |
118 |
128 |
