6L2
适用于各种交直流输配电系统，电厂控制屏及各种电气装置上的测量交直流电流、电压、频率、功率因数、功率及用于其他电量测量。技术标准：符合国家GBT7676-1998要求，同时也符合国际电工委员会1EC51号出版物品版和1CE1010-1标准要求。
主要结构及工作原理
42L6型6L2型系列仪表由测量线路、测量机构、指示装置构成。采用磁电系内磁式结构。ABS工程塑料外壳及印刷刻度盘和透明玻璃盖，整体美观大方，视觉开阔。
主要技术参数
|
产品名称 |
规格 |
测量范围 |
准确度等级 |
|
直流电流表 |
6C2-A、42C3-A |
50μA~20A（直接接入）20A~10kA/75mV/60mV（外附装置） |
1.5级 |
|
直流电压表 |
6C2-V、42C3-V |
50V-750A（直接接入）450A-450kA/1mA/5mA（外附装置） |
1.5级 |
|
交流电流表 |
6L2-A、42L6-A |
500mA~50A（直接接入）5A~10kA/5A/1A（外附装置） |
1.5级 |
|
交流电压表 |
6L2-V、42L6-V |
15V~600V（直接接入）380V~450kV/100V（外附装置） |
1.5级 |
|
频率表 |
6L2-Hz、42L6-Hz |
45~55Hz，45~65Hz，55-65Hz等额定电压100V、200V、380V |
2.5级 |
|
有功功率表无功功率表 |
6L2-W/var、42L6-W/var |
5A，5A~10kA/5A（外附装置）100V、200V、380V-380kV/100V |
2.5级 |
|
功率因素表 |
42L6-S COSΦ、6L2-S COSΦ |
0.5C~1~0.5L 100V 5A 380V 5A |
2.5级 |

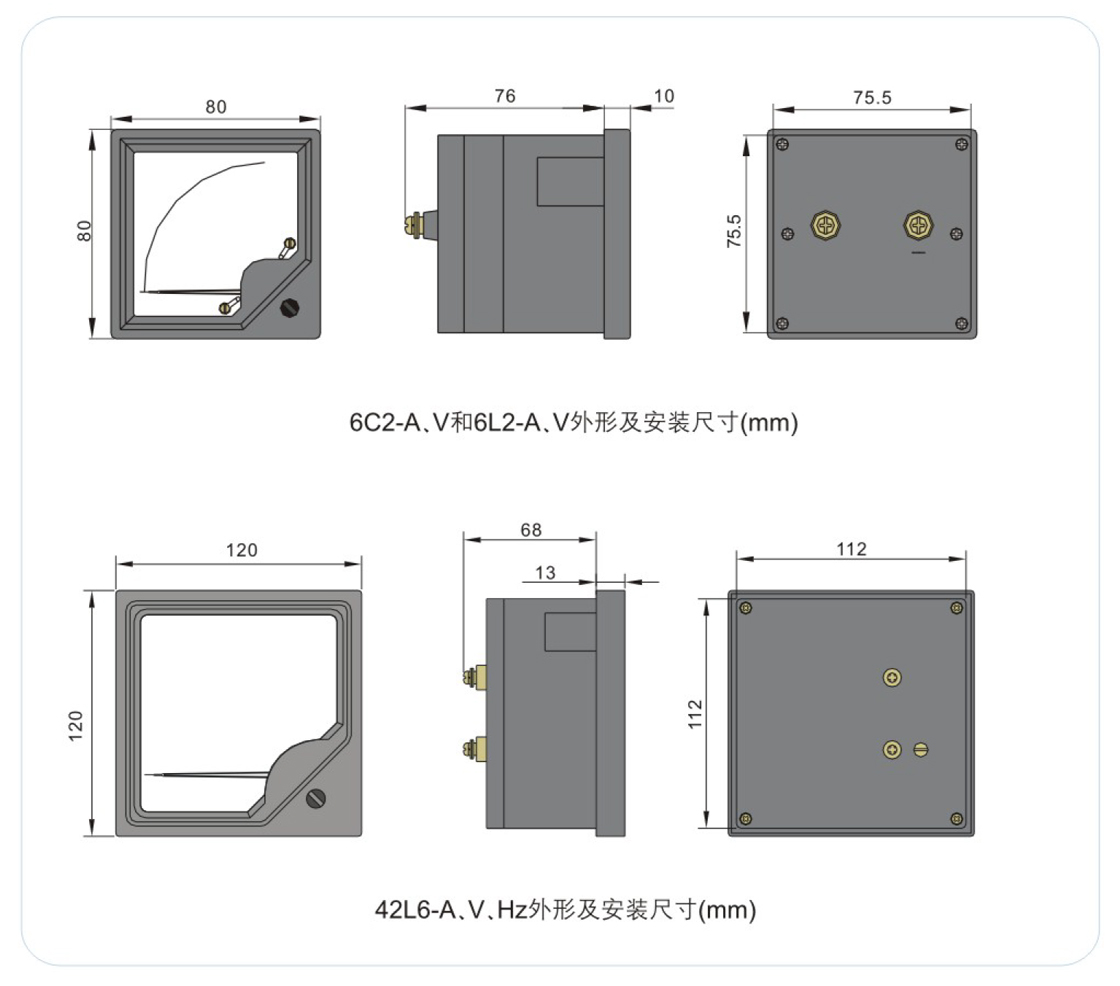

外形及安装尺寸
