触点形式Contact Form

1A/1C

2C 2A

触点材料Contact Material

Silve Alloy

触点负载Contact Ratings

15A 250VAC/28VDC

10A 250VAC/28VDC

最大转换电压MaxSwitchingVoltage

250VAC/28VDC

最大转换电流MaxSwitchingCurrent

15A

10A

最大转换功率MaxSwitchingPower

3750VAC/450W

2500VAC/280W

接触电阻Contact Resistance

100MΩ（1A 6VDC）

电气寿命Electrical Life

1× 105OPS（30 OPS/MIN）

机械寿命Mechanical Life

1× 107OPS（300 OPS/MIN）

绝缘电阻Insulation Resistance

100MΩ500VDC

触点与线圈间耐压Dielectric

1500VAC 1MIN

触点间耐压Strength

1000VAC 1MIN

吸合时间OperateTime

Max.25ms

释放时间ReleaseTime

Max.25ms

温度范围TemperatureRange

-40℃to+70℃

稳定性强度 冲击Shock Resistance

98m/s2（10g）

980m/s2（100g）

振动VibrationResistance

10to 55HZ 1.5mm

湿度Humidity

40% to 85 %RH

量Weight

Approx.35g

安规认证Safety Standard

CUL pending

额定电压（VDC）NominalVoltage

线圈阻值Coil Resistance at20℃±10%（Ω）

最大吸合电压（VDC）Max OperateVoltage

最小释放电压（VDC）Min Release Voltage

最大过载电压（VDC）Max Applicable Voltage

0.9W

27.5

4

0.5

5.5

6

40

4.8

0.6

6.6

9

90

7.2

0.9

9.9

12

160

9.6

1.2

13.2

24

640

19.2

2.4

26.4

48

2600

38.4

4.8

52.8

110

13500

88

11

121

额定电压（VDC）NominalVoltage

线圈阻值Coil Resistance at20℃±10%（Ω）

最大吸合电压（VDC）Max OperateVoltage

最小释放电压（VDC）Min ReleaseVoltage

最大过载电压（VDC）Max ApplicableVoltage

1.3W

6

11.5

4.8

1.8

6.6

12

46

9.6

3.6

13.2

24

184

19.2

7.2

26.4

48

735

38.4

14.4

52.8

120

4550

96

36

132

220/240

14400

176

66

264

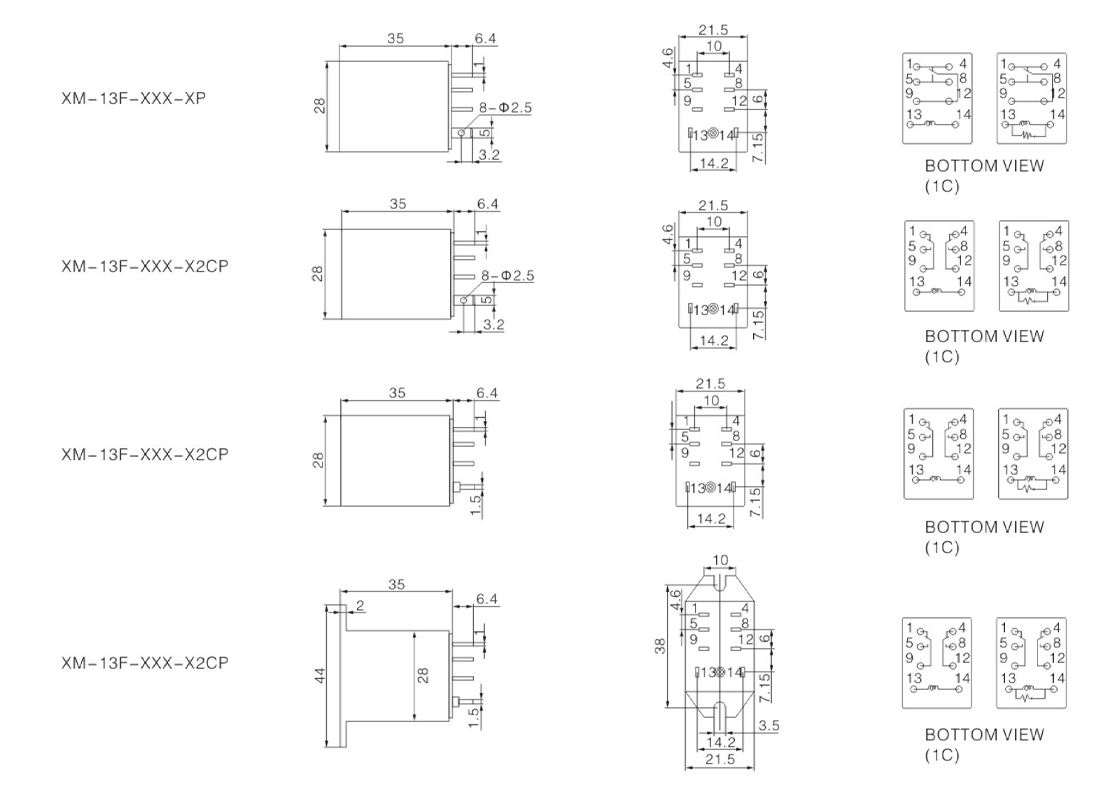

XM-13F

产品型号（TYPE）：XM-13F

DC

线圈性质（Coil Type）：DC（直流）AC（交流）

6V

线圈电压（Coil Voltage）：DC：5V 6V 9V 12V 24V 48V 110V

AC：6V 9V 24V 120V 220/240V

X1

封装方式（Type of Sealing）：无：半封密（NIL:FlowSealed Type）

S：密封型（Plastic Sealed Type）

X2

线圈功耗（Coil Voltage）：无：0.9W（NIL：0.9W）AC：13W（AC：13W）

2C

触点转换形式（Contact Form）：1C 2A 2C

X3

安装方式（Mounting Termianation）无：PCB（NIL:PCB）

P:PLUG-IN F:PLUG-IN

X4

特殊标记（Special resquestcode）无：正常规格（NIL:Standard）L：线圈并联指示灯（L:withled selection）

X5

特殊标记（Special resquestcode）G：环保产品（G:Rohs）
